Właściwości izolacyjne ceramiki glinowej
Izolacja elektryczna jest kluczową właściwością ceramiki glinowej, co czyni ją niezbędnym materiałem w zastosowaniach elektronicznych, elektrycznych i wysokonapięciowych. W wielu projektach ceramika glinowa jest wybierana nie tylko ze względu na swoją wytrzymałość mechaniczną, ale także ze względu na jej zdolność do zapewnienia stabilnej izolacji elektrycznej w wymagających warunkach pracy. Zrozumienie, jak ceramika glinowa zachowuje się jako izolator elektryczny – i jakie czynniki wpływają na jej działanie – jest kluczowe dla prawidłowego doboru materiału i zapewnienia niezawodnej, długotrwałej pracy.
W tym artykule omówiono szczegółowo właściwości izolacyjne ceramiki glinowej. Aby uzyskać szerszy przegląd jej właściwości mechanicznych i termicznych, zapoznaj się z naszą stroną główną: Wszystko, co musisz wiedzieć o ceramice glinowej.
Dlaczego ceramika glinowa jest szeroko stosowana jako izolator elektryczny
Właściwości izolacyjne ceramiki glinowej wynikają z jej struktury atomowej, charakteryzującej się silnymi wiązaniami jonowymi i szeroką przerwą energetyczną. Struktura ta znacznie ogranicza ruch swobodnych nośników ładunku, umożliwiając ceramice glinowej niezawodne działanie jako izolator elektryczny, nawet w wysokich temperaturach i silnych polach elektrycznych.
W praktycznych zastosowaniach inżynieryjnych ceramika glinowa jest powszechnie używana do izolacji elektrycznej elementów przewodzących, zapewniając jednocześnie:
▶ Wsparcie mechaniczne, zapewniające stabilność wymiarową pod obciążeniem.
▶ Stabilność termiczna umożliwiająca pracę w środowiskach o wysokiej temperaturze.
▶ Obojętność chemiczna zapobiegająca degradacji powierzchni, która mogłaby osłabić izolację.
Kluczowe właściwości elektryczne ceramiki glinowej
Przy ocenie właściwości izolacyjnych ceramiki glinowej zazwyczaj bierze się pod uwagę trzy podstawowe parametry: rezystywność objętościową, wytrzymałość dielektryczną i stałą dielektryczną.
1. Wysoka rezystywność objętościowa
Rezystywność objętościowa odzwierciedla opór materiału na przepływ prądu upływu przez jego masę. Ceramika glinowa charakteryzuje się wyjątkowo wysoką rezystywnością, zazwyczaj rzędu 10¹⁴ Ω·cm w temperaturze pokojowej. W przeciwieństwie do izolatorów polimerowych, ceramika glinowa utrzymuje stabilną rezystywność wraz ze wzrostem temperatury, co czyni ją odpowiednią do elektroniki mocy i wysokotemperaturowych systemów elektrycznych.
2. Wytrzymałość dielektryczna
Wytrzymałość dielektryczna opisuje maksymalne pole elektryczne, jakie materiał może wytrzymać przed wystąpieniem przebicia elektrycznego. Gęsta ceramika z tlenku glinu zazwyczaj zapewnia wytrzymałość dielektryczną w zakresie 15–22 kV/mm, co pozwala na tworzenie kompaktowych konstrukcji z cieńszymi warstwami izolacyjnymi przy jednoczesnym zachowaniu bezpieczeństwa elektrycznego.
3. Stabilna stała dielektryczna
Ceramika glinowa charakteryzuje się zazwyczaj stałą dielektryczną między 9,0 a 10,0, przy stosunkowo stabilnym zachowaniu w szerokim zakresie częstotliwości. Ta przewidywalność jest szczególnie ważna w przypadku zastosowań podłoża ceramicznego glinowego w układach RF, mikrofalowych i elektronicznych dużej mocy.
Wpływ czystości i mikrostruktury na izolację elektryczną
Właściwości izolacyjne ceramiki glinowej nie są stałą materiałową. W praktyce przemysłowej zależą od czystości tlenku glinu, jakości mikrostrukturalnej i kontroli produkcji. Aby zilustrować, jak czystość wpływa na izolację elektryczną ceramiki glinowej w rzeczywistych zastosowaniach, poniższa tabela podsumowuje powszechnie stosowane poziomy czystości i ich typowe obszary zastosowań.
| Czystość tlenku glinu | Typowe zastosowania | Charakterystyka izolacji elektrycznej |
| 95–96% Al₂O₃ | Ogólny izolator elektryczny Podkładki izolacyjne Metalizowane podłoża ceramiczne z tlenku glinu | Niezawodna izolacja elektryczna do standardowych zastosowań przemysłowych i elektronicznych; Ekonomiczne i powszechnie stosowane. |
| 99% Al₂O₃ | Komponent wysokiego napięcia Elektronika mocy | Poprawiona rezystywność i wytrzymałość dielektryczna Nadaje się do środowisk o większym obciążeniu elektrycznym |
| 99,6%-99,8% Al₂O₃ | Podłoża elektroniczne o wysokiej niezawodności, moduły mocy, półprzewodniki i zastosowania medyczne | Wysoce stabilna izolacja elektryczna z minimalnym wyciekiem; Preferowana w wymagających środowiskach o wysokiej niezawodności |
Gatunki tlenku glinu dobierane są na podstawie konkretnych wymagań zastosowania, a nie wyłącznie wydajności izolacji. Jak pokazano powyżej, typowe zastosowania obejmują izolację przemysłową, ogólną, po systemy elektroniczne o wysokiej niezawodności, z których każde ma inne oczekiwania dotyczące stabilności elektrycznej i długotrwałej wydajności.
Oprócz czystości, decydującą rolę w niezawodności izolacji odgrywają czynniki mikrostrukturalne, takie jak porowatość, jednorodność ziarna i kontrola defektów. Gęste i jednorodne mikrostruktury pomagają zminimalizować lokalne ścieżki upływu elektrycznego i utrzymać stabilną izolację w warunkach elektrycznych, termicznych i mechanicznych.
Stabilność izolacji w wysokich temperaturach
Jedną z kluczowych zalet izolacji elektrycznej z ceramiki glinowej jest jej stabilność w wysokich temperaturach. Chociaż rezystywność elektryczna ceramiki glinowej spada w ekstremalnych temperaturach (na przykład powyżej 1000°C), nadal zapewnia ona skuteczną izolację w środowiskach, w których polimery lub materiały szklane uległyby mięknięciu, degradacji lub przewodzą prąd.
W rezultacie ceramika glinowa jest szeroko stosowana do:
▶ Podpory grzejne, które izolują elektrycznie elementy grzejne.
▶ Rury ochronne termopar zapobiegające zakłóceniom elektrycznym w systemach pomiaru temperatury.
Krytyczne zagadnienia projektowe: naprężenia termiczne i mechaniczne
W zastosowaniach praktycznych, wydajność izolacji elektrycznej nie może być oceniana w oderwaniu od innych czynników. Ponieważ ceramika glinowa jest sztywną i kruchą ceramiką techniczną, szok termiczny lub lokalne naprężenia mechaniczne mogą prowadzić do mikropęknięć.
Nawet gdy rezystywność własna materiału pozostaje wysoka, defekty fizyczne mogą umożliwić przedostanie się wilgoci lub zanieczyszczeń do powierzchni ceramiki, co potencjalnie może prowadzić do przepięć elektrycznych lub uszkodzenia izolacji. Prawidłowa konstrukcja komponentów – taka jak unikanie ostrych narożników, kontrolowanie gradientów temperatury i minimalizowanie naprężeń montażowych – jest zatem kluczowa dla zachowania długoterminowej niezawodności izolacji elektrycznej z ceramiki glinowej.
Typowe zastosowania wymagające izolacji elektrycznej
Ze względu na stabilne właściwości elektryczne ceramika glinowa jest szeroko stosowana jako izolator elektryczny w:

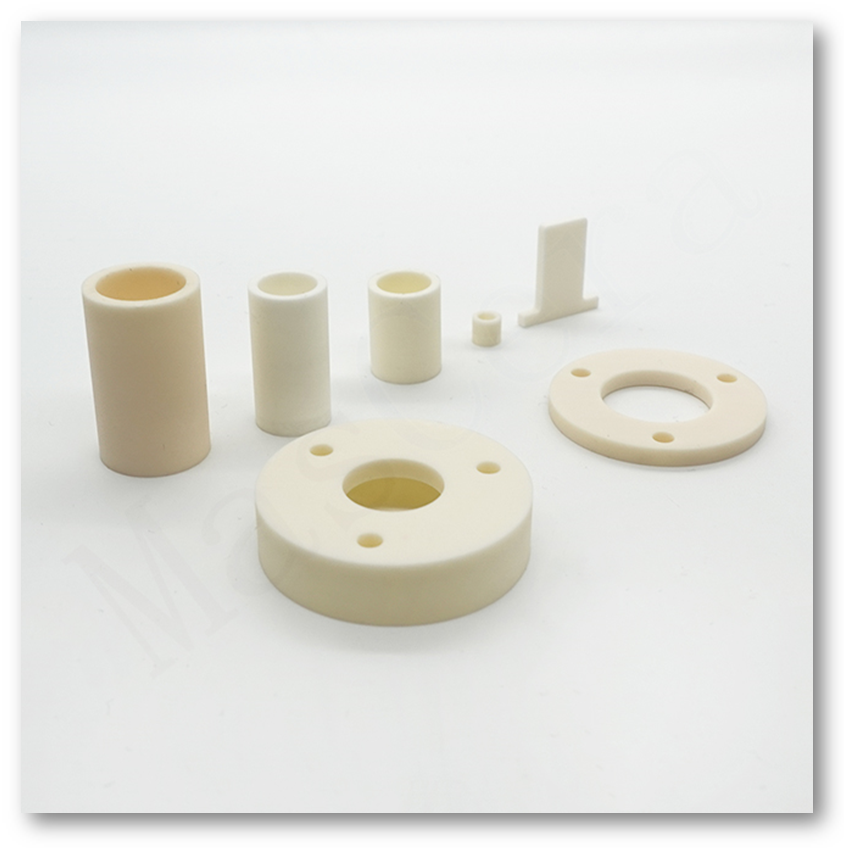

▶ Izolatory i przekładki elektryczne do układów elektroenergetycznych i próżniowych

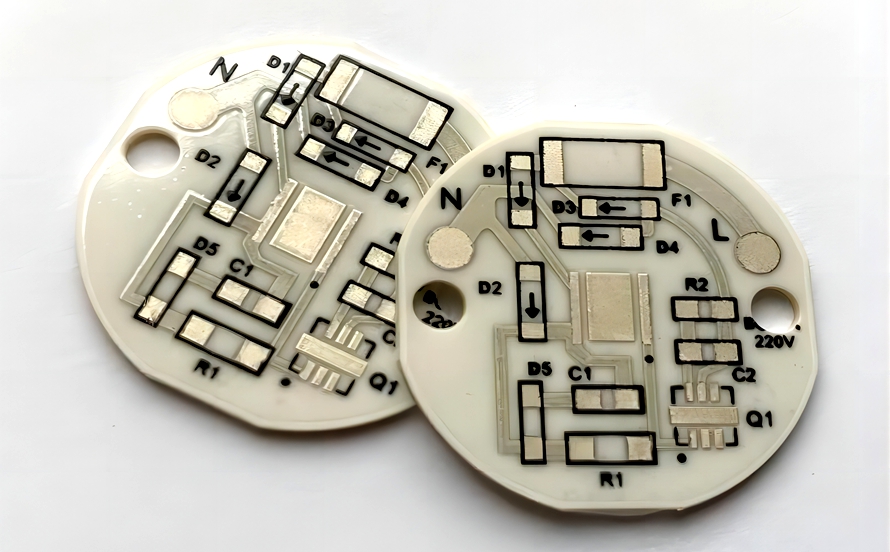

▶ Podłoża ceramiczne z tlenku glinu do układów scalonych i modułów elektronicznych
▶ Przepusty wysokiego napięcia do środowisk próżniowych i uszczelnionych
▶ Elektronika mocy wymagająca izolacji elektrycznej w połączeniu z zarządzaniem termicznym
▶ Izolatory świec zapłonowych narażone na wysokie napięcie i szybkie cykle termiczne
W tego typu zastosowaniach ceramika glinowa zapewnia skuteczną izolację elektryczną, zachowując jednocześnie stabilność wymiarową, odporność chemiczną i długoterminową niezawodność.
Interpretacja wydajności izolacji elektrycznej w praktyce
Podsumowując, ceramika glinowa zapewnia niezawodną izolację elektryczną w szerokim zakresie zastosowań przemysłowych i elektronicznych, pod warunkiem prawidłowej interpretacji i zastosowania jej właściwości. Zamiast polegać wyłącznie na danych materiałowych, inżynierowie muszą wziąć pod uwagę czystość materiału, jakość mikrostruktury oraz specyficzne dla danego zastosowania warunki pracy, w tym narażenie na czynniki środowiskowe, ograniczenia temperaturowe i ograniczenia mechaniczne. Po prawidłowym uwzględnieniu tych czynników związanych z materiałem i konstrukcją, ceramika glinowa zapewnia stabilną i długotrwałą izolację elektryczną w wymagających warunkach pracy.
Mascera oferujeceramika glinowakomponentyDostosowane do specyficznych wymagań izolacji elektrycznej. Nasz zespół inżynierów wspiera dobór materiałów, aby zapewnić niezawodną pracę w szerokim zakresie zastosowań przemysłowych i elektronicznych.
